STALEX BS-1018ТH Станок ленточнопильный полуавтоматический

Модель Stalex BS-1018TH в Полевском является полуавтоматическим ленточнопильным станок, предназначенным для пиления профильных заготовок в серийном производстве и сплошных заготовок в штучных выпусках.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Полотно натягивается с помощью натяжного шкива.

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.

Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок Stalex BS-1018ТH разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 260мм, с поворотом рамы в обе стороны -45°… 0 …+45° …+60°.

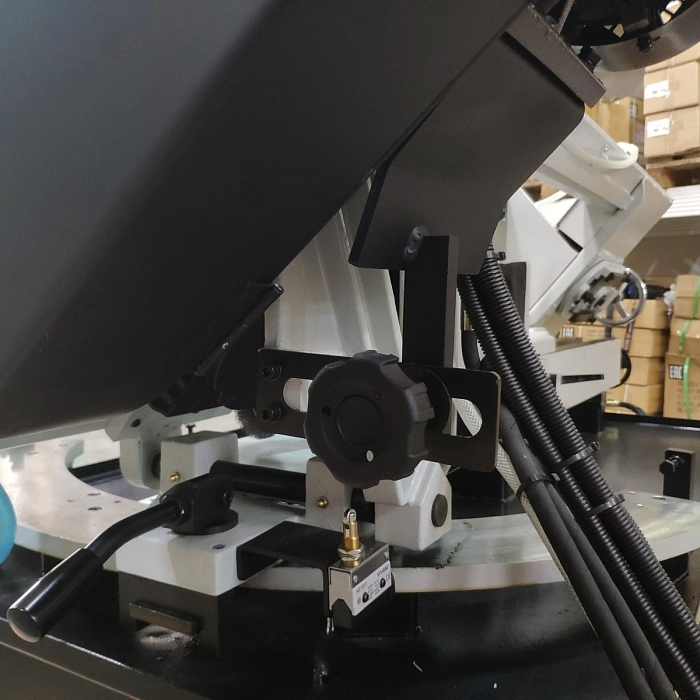

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.

Данная модель находит широкое применение благодаря максимальной загрузки станка (макс. ёмкость), что позволяет применять станок в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).





Модель Stalex BS-1018ТH реализует все преимущества ленточнопильных станков:



• Возможность поворота в обе стороны -45°… 0 …+45° …+60°.

• Подвижные направляющие с твердосплавными пластинками

• Скорость вращения пилы, фиксированная 24, 52, 78, 109 м/мин

• Ручное натяжение ленты

• Гидравлические тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации

• Гидравлическая система опускания рамы + автоматическое отключение в нижней точке реза

• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

• Концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок

• Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)

Технические характеристики STALEX BS-1018ТH

Возможность поворота	-45°… 0 …+45° …+60° в обе стороны
при 90°	260 мм
при 90°	260х430 мм
при ±45°	260 мм
при ±45°	влево 260х130 мм вправо 300х200 мм
при +60°	155 мм
при +60°	125х125 мм
Скорость вращения полотна	24, 52, 78, 109 м/мин
Размер полотна	27х0,9х3660 мм
Шаг зуба полотна в стандартной комплектации	Z 5/8
Подача пильной рамы	собственный вес с гидрорегулировкой
Зажим заготовки	гидравлические тиски
Диаметр шкивов	365 мм
Мощность двигателя	1,5 кВт, 3-ёх фазный
Привод	клиноременной
Размер упаковки	2120х1310х1220 мм
Масса нетто/брутто	515/653 кг
